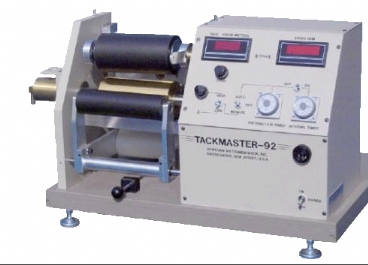

　　Tackmaster-92油墨粘性儀簡介

　　多年以來，Kershow 公司一直致力于實驗室測試儀器的創新和發展。本公司雄厚的設計能力保證可以為圖像藝術領域提供各類產品和服務。

　　我們最新推出的產品是用于粘性測試的儀器――Tackmaster-92油墨粘性儀..本儀器測試準確、售后服務完善。既可以在實驗室使用也可以在生產現場運用。

　　Tackmaster-92油墨粘性儀設計參數

　　Tachmaster-92.粘性儀的設計合理，他的許多零件為標準制件，所以維修和保養費用較低。以下是對其主要部件的介紹：

　　2.1 溫度控制系統

　　Tackmaster-92油墨粘性儀的溫度控制為6升水循環加熱系統。該獨立裝置通過兩個軟管和儀器連接。通過連接或斷開軟管連接，我們可以很方便地控制溫度。

　　循環水通過機械密封裝置連接到旋轉筒輥中。這種設計可以方便操作，延長使用壽命。

　　2.2 上壓輥

　　上壓輥由兩根高精度的“彎曲梁”支撐。Tackmaster-92油墨粘性儀不使用任何可移動的配件。且我們設置了安全限位裝置用來限制上壓輥的移動范圍。移動整個儀器時，可以使用固定鎖防止滑動。

　　2.3 振動輥

　　振動輥使用了一個“箱形支架”以保證他的剛性。整個結構在線性的球軸承上側向振動。振動是通過不會滑動的固定連接來完成。振動輥的壓力由預先安裝并可調節的砝碼提供。振動輥的調節通過安裝在儀器前方的旋轉螺栓來完成。

　　2.4 Tackmaster-92油墨粘性儀清潔

　　在銅輥下部安裝有清潔條，可以幫助操作者使用后的清潔工作。此外，在上壓輥和銅輥的背面、銅輥和振動輥的下面都安裝有可拆卸的擋板。

　　2.5 調速裝置的驅動

　　本儀器的驅動為3/4 馬力的變速馬達 。銅輥的速度調節范圍是0-2000rpm, 儀器面板上可顯示出即時速度。 銅輥的速度調節是使用直接連接馬達的調速帶，而不是齒輪或其他變速單元。具體操作見3.3。

　　操作控制(圖見操作面板)

　　3.1 粘性指示

　　測試時，粘性可以在面板上數字顯示屏上連續地讀出。使用Tackmaster-92油墨粘性儀前，將位于數字顯示屏下方的調零按鈕調節至零位?！癝PAN”按鈕用于校準。

　　在儀器鄰近控制面板的部位有數據輸出端口，當其與輸出數據記錄裝置連接后，可輸出數據。同時，他也可以直接和數字顯示屏相連。

　　3.2 速度顯示

　　控制面板上可直接顯示銅輥的速度(單元 rpm)?！癝PAN”按鈕用于校準。

　　速度控制

　　Tackmaster-92油墨粘性儀可以提供兩檔可調節的速度控制。低速用于分配墨水，清潔輥筒、空轉儀器。高速用于測試，測試時速度需調節至規定的要求。

　　3.3.1 Tackmaster-92油墨粘性儀手動

　　將“手動/自動”開關調節至手動位置，操作者即可以方便地調節“高/低”開關以得到高速或低速運轉。

　　3.3.2 自動速度控制

　　當“手動/自動”開關位于自動位置時，機器即開始低速的分配墨水，與此同時，時間定時器開始工作循環。預定時間到了后，Tackmaster-92油墨粘性儀跳入高速狀態， 開始測試工作。結束時，操作者只要將“手動/自動”開關調節至關機位置即可。

　　注意：墨水分配定時器需經長時間的調節以得到合適的墨水分配時間。因此，操作者必須將此作為測試要求的一部分記錄下來。

　　3.4 時間定時器

　　時間定時器會安預先設定好的間隔時間向操作者發出提示聲響。他可以幫助操作者按規定的時間觀察粘性。Tackmaster-92油墨粘性儀定時器帶有兩個可調的轉盤。橙色的那只調節“聲音開”;黃色的那只調節“聲音關”或規定的間隔時間。如果不需要的話，可以用“關閉”開關關閉。

　　時間定時器只能在自動操作的狀態下工作。并可以以下任一一種模式工作：

　　3.4.1 模式一

　　在此工作模式下，當操作者將“自動/手動”開關調節至“自動”位置時，立即開始啟動。如在墨水的分配階段。

　　3.4.2 模式二

　　在此工作模式下，時間定時器在墨水分配完成后，開始工作。

　　3.4.3 模式選擇

　　打開儀器頂部狹長的頂板，里面有一股纏繞在一起的綠/橙兩色電線團，并且有接線連接器。連上接線器為模式一，斷開則為模式二。

　　注意：

　　我們提供額外的電路用于和電腦連接。時間定時器就可以傳輸數據，形成自動的數據采集的系統。

　　3.5 Tackmaster-92油墨粘性儀操作

　　3.5.1 測試前準備

　　將“手動/自動”開關調到手動狀態，“高/低”開關調到高位置。高速控制調節到規定要求的操作速度;

　　當速度和溫度穩定且橡膠輥和銅輥相接觸后，將粘性指示調節至零位。隨后，將“手動/自動”開關調到“關”位置。

　　現在可以將時間分配定時器調節至規定的時間，間隔定時器調節至規定的時間間隔。這時，機器已處于準備運行狀態。

　　3.5.2 Tackmaster-92油墨粘性儀測試

　　將墨水裝入測試試管中(試管隨機附有)。小心除去所有的氣泡以保證可以得到規定要求體積的墨水。均勻地將墨水涂布在分配輥上。

　　現在，將“手動/自動”開關調節至“自動”位置。儀器將以低速運轉至時間分配定時器規定的時間。時間到了后，機器直接跳至正常的操作速度。此時間隔時間定時器將自動發出響聲，提醒操作者開始讀數。測試結束時，操作者只需要將“手動/自動”開關調節至“關”的位置。

　　4.0 Tackmaster-92油墨粘性儀校準

　　4.1 速度校準

　　當使用Tackmaster-92油墨粘性儀手動模式時，將速度檔大致置于其中間的位置。使用濾波粘性計，測試銅輥的速度。下一步，使用提供的校準工具，調節電位計的速度。

　　4.2 粘性校準-使用校準棒

　　首先，將校準塊置于銅輥的后方，該校準塊標記為CAL。將防濺擋板挪開。

　　置于手動模式，速度調節為1200rpm。小心的將粘性指示儀調節至零位。將校準棒插入校準塊中。

　　使用所提供的校準工具，調節粘性電位計調節至校準棒上顯示的速度。

　　4.3 粘性校準-使用標準粘性墨水

　　置于手動模式，將速度調節至規定的標準墨水的測試速度。小心的將粘性指示儀調節至零位。下一步，將墨水分配至輥筒并分布均勻。

　　使用Tackmaster-92油墨粘性儀所提供的校準工具，調節粘性電位計調節至校準棒上顯示的速度。

　　5.0 可選數據記錄裝置

　　Tackmaster-92油墨粘性儀還帶有數據輸出端口。該端口為標準配置且安裝在靠近面板的位置。它直接和數字顯示屏相連且和以下的數據記錄裝置一起使用。

　　5.1 帶型記錄儀

　　Tackmaster-92油墨粘性儀帶型記錄儀通過伺服驅動筆提供連續地的粘性讀數。通過調節記錄儀可以將粘性刻度改變至希望的范圍。同樣地，通過調節記錄儀的速度，可以改變時間刻度。

　　5.2 數據傳輸

　　Datalogger可以提供圖形打印輸出。操作者可以根據要求設定同時記錄時間。

　　5.3 電腦配置

　　該電腦可以提供要求的軟件和數據連接，用于對測試結果的數據存儲和分析。操作系統為菜單形式且可提供幫助。

　　注意：我們附有該系統的詳細資料，備索。

　　6.0 Tackmaster-92油墨粘性儀測試和評價

　　測試結束后，我們必須對測試結果作一些總結和分析。我們將測試結果可以和標準機械型Inkometer得到的測試結果作一些對比，所有的測試結果都由Kershow公司提供的軟件系統收集，這些結果如下：

　　圖1――低粘性范圍內，Tackmaster/Inkometer的關聯性

　　圖2――中粘性范圍內，Tackmaster/Inkometer的關聯性

　　圖3――高粘性范圍內，Tackmaster/Inkometer的關聯性

　　圖4――粘性儀重復性測試數據

　　7.0 規格：

　　Tackmaster-92油墨粘性儀:

　　凈重： 約135磅

　　尺寸： 18×24×16 英寸

　　電源： 120V 交流，最大10A

　　穩定控制系統：

　　凈重：

　　尺寸： 14×8-1/4×14-3/4 英寸

　　電源： 120V 交流，最大5A

　　溫度偏差： ±0.05℃

　　循環水容量： 6升

　　控制器類型： Analog
